Điều hòa là thiết bị quan trọng trong cuộc sống hiện đại ngày nay của chúng ta và việc một chiếc điều hòa làm máy chạy tốt là điều mà chúng ta quan tâm, trong số đó một loại vật tư quan trọng để kết nối dàn nóng và dàn lạnh của điều hòa là ỐNG ĐỒNG.
Trong bài viết này TT ThoDienLanh24h mời bạn tìm hiểu về ống đồng điều hòa máy lạnh là gì, các tiêu chuẩn của loại vật tư này nhé!

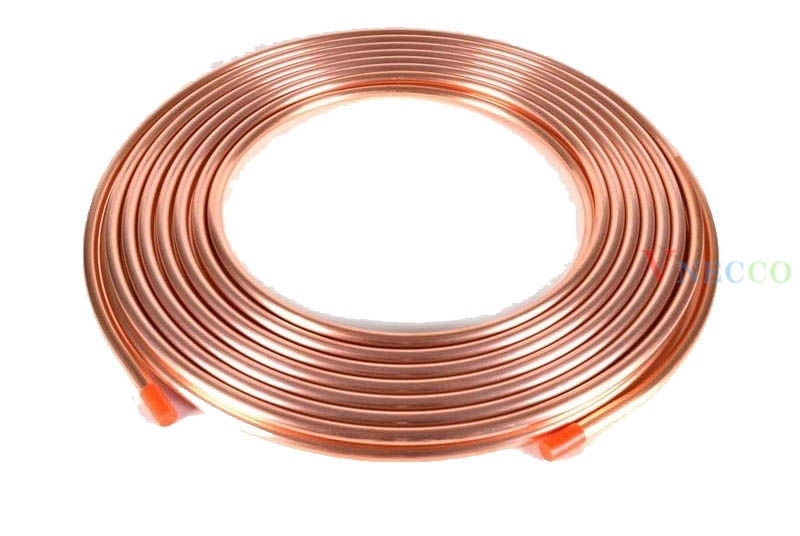

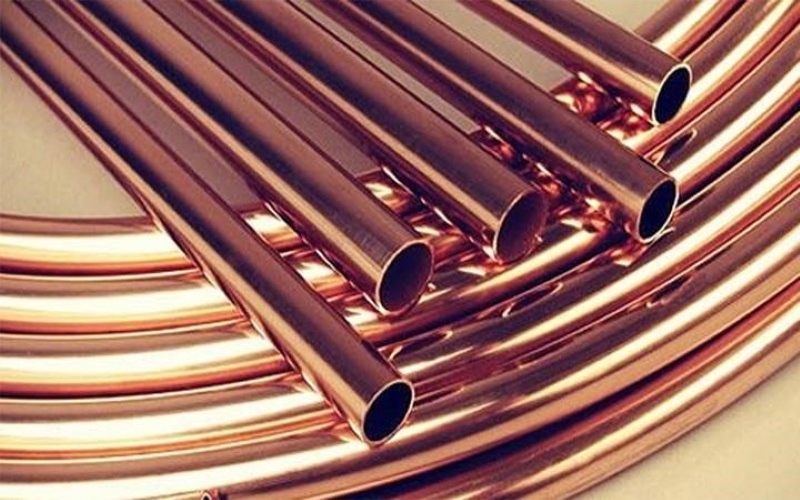

Ống đồng điều hòa là gì?
Ống đồng điều hòa (hay còn gọi là ống đồng dẫn gas) là một trong những thiết bị quan trọng không thể thiếu khi lắp đặt máy lạnh.
Nó giúp dẫn môi chất làm lạnh (gas) từ máy lạnh về cục nóng và ngược lại. Hiện nay, trên thị trường có nhiều loại ống đồng điều hòa khác nhau.
Cấu tạo của ống đồng điều hòa máy lạnh
Hãy cùng khám phá cấu tạo tinh tế của ống đồng trong hệ thống điều hòa máy lạnh. Vật liệu chính thường là đồng nguyên chất hoặc hợp kim đồng nhôm, đều mang lại độ bền và hiệu suất cao.
Mỗi chiếc ống đều được chăm chút với chi tiết ron tinh xảo, đảm bảo kết nối hoàn hảo giữa dàn lạnh và dàn nóng. Điều này tạo ra một sản phẩm không chỉ đáng tin cậy mà còn đẹp mắt và chắc chắn.
Chức năng ống đồng điều hòa máy lạnh là gì?
Hãy cùng tìm hiểu về vai trò quan trọng của ống đồng trong hệ thống điều hòa máy lạnh. Nhiệm vụ chính của chúng không chỉ là dẫn gas qua lại giữa dàn lạnh và dàn nóng mà còn đóng vai trò quyết định đến hiệu suất và tuổi thọ của thiết bị.
Để đảm bảo máy lạnh hoạt động một cách hiệu quả, việc lựa chọn ống đồng phải được thực hiện cẩn thận, đảm bảo phù hợp với yêu cầu cụ thể của hệ thống. Bên cạnh đó, việc bảo trì và vệ sinh định kỳ cho ống đồng cũng đóng vai trò quan trọng. Chỉ cần một chút cẩu thả trong việc này cũng có thể ảnh hưởng đến hiệu suất làm lạnh và độ bền của máy.
Vậy nên, việc chọn lựa ống đồng phù hợp và duy trì chúng một cách định kỳ là bước quan trọng để đảm bảo máy lạnh hoạt động ổn định và hiệu quả nhất.
Cơ chế hoạt động của ống đồng điều hòa máy lạnh
Cùng khám phá nguyên lý hoạt động đầy phức tạp nhưng lại mang lại sự thoải mái từ ống đồng trong hệ thống điều hòa máy lạnh. Ống đồng được kết nối chặt chẽ với máy nén và van tiết lưu, tạo thành một chu trình hoàn chỉnh. Đồng thời, với sự hỗ trợ từ 2 quạt thông gió tại dàn nóng và dàn lạnh, quá trình truyền nhiệt được tăng cường đáng kể.
Máy nén hoạt động để nén gas thành áp suất cao, sau đó dẫn gas này qua dàn nóng để làm mát. Nhờ vào tốc độ quạt thông gió, quá trình tỏa nhiệt tại dàn nóng diễn ra nhanh chóng, giúp gas nhanh chóng nguội lại trước khi đi vào van tiết lưu.
Tại van tiết lưu, gas được giảm áp suất tạo ra luồng khí mát truyền vào dàn lạnh để hấp thụ nhiệt độ của môi trường. Với sự hỗ trợ từ quạt ở dàn lạnh, quá trình này diễn ra nhanh chóng và hiệu quả, mang lại cho chúng ta những luồng gió mát mẻ và trong lành.
Xem thêm dịch vụ sửa điều hòa Thạch Thất tận nơi thợ lành nghề đảm bảo chất lượng
Phân loại ống đồng điều hòa máy lạnh
Các điểm quan trọng về ống đồng điều hòa:
- Kích thước: Mỗi loại máy lạnh ở các thương hiệu khác nhau đều có kích thước ống dẫn gas riêng để đạt độ bền. Ví dụ:
- Máy lạnh Inverter Non-Inverter Toshiba sử dụng ống đồng kích thước 6/10 hoặc 6/12.7 tùy theo công suất.
- Daikin sử dụng ống đồng kích thước 6/10 hoặc 6/12.7 cho các dòng máy lạnh.
- Panasonic sử dụng ống đồng kích thước 6/10 hoặc 6/12.7 (dành cho mã M-N-P).
- Độ dày ống đồng: Mỗi hãng cũng quy định độ dày của ống đồng khác nhau. Ví dụ, hãng Daikin quy định độ dày ống đồng như sau:
- Đường kính ống đồng (O.D) từ 6.4 đến 41.3 mm, độ dày tối thiểu từ 0.80 đến 1.43 mm.
- Chiều dài tối thiểu: Theo tiêu chuẩn lắp đặt máy lạnh, ống đồng tối thiểu phải dài 3m, tối đa khoảng 15 – 30m (tùy vào từng dòng máy, hãng sản xuất).
Nhớ kiểm tra kỹ thuật và lựa chọn ống đồng phù hợp để đảm bảo vận hành máy lạnh hiệu quả!
Phân chia ống đồng điều hòa máy lạnh theo xuất xứ
Khám phá các loại ống đồng điều hòa máy lạnh dựa vào nguồn gốc xuất xứ:
- Ống đồng Việt Nam (Toán Phát Ruby):
- Chất liệu: Đồng tái chế.
- Đặc điểm: Giá rẻ nhưng thường dễ bị xì lỗ khi vận chuyển.
- Ống đồng Thái Lan (Luvata):
- Chất liệu: Đồng nguyên chất.
- Đặc điểm: Dẫn gas nhanh, giữ hơi lạnh tốt. Độ bền cao, hạn sử dụng từ 7 – 10 năm.
- Ống đồng Malaysia (Mettube):
- Chất liệu: Đồng nguyên chất.
- Đặc điểm: Độ bền cao, hạn sử dụng từ 15 – 20 năm.
- Ống đồng Hàn Quốc (Taisei):
- Chất liệu: Đồng nguyên chất.
- Đặc điểm: Dẫn gas nhanh, giữ hơi lạnh lâu.
- Ống đồng Trung Quốc (Halliang):
- Chất liệu: Đồng pha lẫn hợp kim nhôm.
- Đặc điểm: Trọng lượng nhẹ, giá thành phải chăng. Mặc dù dẫn gas không tốt bằng các loại từ Thái Lan, Malaysia và Hàn Quốc nhưng có độ bền cao.
Mỗi loại ống đồng mang lại những ưu và nhược điểm riêng, giúp bạn có nhiều lựa chọn phù hợp với nhu cầu và điều kiện cụ thể.
Phân chia ống đồng điều hòa máy lạnh theo đường kính:
Đơn vị đo lường phi – ø và các kích thước ống đồng đa dạng trên thị trường:
1. Đơn vị đo lường phi – ø:
- Phi – ø là đơn vị đo lường đường kính ngoài danh nghĩa (tương đương mm ở Việt Nam) của đường ống nước, ống đồng.
2. Các kích thước phổ biến của ống đồng:
- Ø6.4
- Ø9.5
- Ø10
- Ø12
- Ø15.9
- Ø19.1
Lưu ý khi lắp đặt điều hòa máy lạnh:
- Đối với điều hòa máy lạnh công suất 1 HP: nên sử dụng ống đồng 6mm và 10mm.
- Đối với điều hòa máy lạnh công suất 1.5 HP: lựa chọn ống đồng 10mm và 12mm.
- Đối với điều hòa máy lạnh công suất 2 HP: sử dụng ống đồng 8mm và 12mm.
- Đối với điều hòa máy lạnh công suất 2.5 HP: thích hợp với ống đồng 8mm và 10 hoặc 12mm.
Việc chọn kích thước ống đồng phù hợp với công suất máy là quan trọng để đảm bảo hiệu quả vận hành tối ưu và tính tương thích với các bộ phận khác của thiết bị.
Xem thêm: Tránh Ngay 10 Sai Lầm Này Khi Sử Dụng Điều Hòa Gây Tốn Điện
Về tiêu chuẩn cho ống đồng điều hòa máy lạnh:
Tại sao bạn nên lắp đặt ống đồng đúng tiêu chuẩn?
- Đảm bảo hoạt động ổn định của máy lạnh:
- Ống đồng đúng tiêu chuẩn giúp máy lạnh hoạt động ổn định, đạt hiệu suất cao nhất và mang lại hiệu quả làm mát tối đa.
- Tăng độ bền cho ống đồng:
- Lắp đặt ống đồng theo tiêu chuẩn sẽ tăng độ bền và tuổi thọ cho ống, giúp sử dụng được lâu dài.
- Hạn chế các vấn đề tiềm ẩn:
- Đảm bảo ống đồng đúng tiêu chuẩn giúp hạn chế tình trạng ống bị nứt, rò rỉ gas, co ống, tránh các vấn đề gây ra sự cố và hậu quả nghiêm trọng.
- Bảo hành dễ dàng:
- Sự cố hoặc vận hành yếu do lắp đặt ống đồng sai tiêu chuẩn có thể dẫn đến việc các hãng từ chối bảo hành, vì vậy, việc lắp đặt đúng tiêu chuẩn là rất quan trọng.
- Bảo vệ ống đồng khỏi tác động môi trường:
- Sử dụng ống đồng bảo ôn giúp bảo vệ ống khỏi các tác động của thời tiết khắc nghiệt và môi trường xung quanh.
Việc lựa chọn và lắp đặt ống đồng đúng tiêu chuẩn không chỉ đảm bảo hiệu suất hoạt động của máy lạnh mà còn kéo dài tuổi thọ và tiết kiệm chi phí bảo trì trong tương lai.
Các kích thước tiêu chuẩn ống đồng cho máy lạnh:
Ống đồng cho hai chiều:
- Ống đồng được sử dụng cho hai chiều là ống vào và ống ra, từ dàn nóng vào dàn lạnh và ngược lại.
Kích thước ống đồng theo loại máy lạnh:
| Loại máy lạnh | Đường kính ống vào | Đường kính ống ra |
|---|---|---|
| 1 HP | 6 mm | 10 mm |
| 1.5 HP | 6 mm | 10 mm hoặc 12 mm |
| 2 HP | 8 mm | 12 mm |
| 2.5 HP | 8 mm | 10 mm hoặc 12 mm |
Độ dày ống đồng theo loại gas:
- Máy lạnh sử dụng gas R22: Độ dày ống đồng tiêu chuẩn từ 0.51 – 0.61 mm.
- Máy lạnh sử dụng gas R410a: Độ dày tiêu chuẩn của ống đồng là tối thiểu 0.61mm.
Nên lắp ống đồng theo tiêu chuẩn vì:
- Bảo đảm an toàn khi sử dụng.
- Đảm bảo hiệu suất và độ bền của hệ thống máy lạnh.
Việc tuân thủ kích thước và tiêu chuẩn ống đồng là cực kỳ quan trọng để đảm bảo hiệu suất và an toàn trong việc sử dụng máy lạnh.

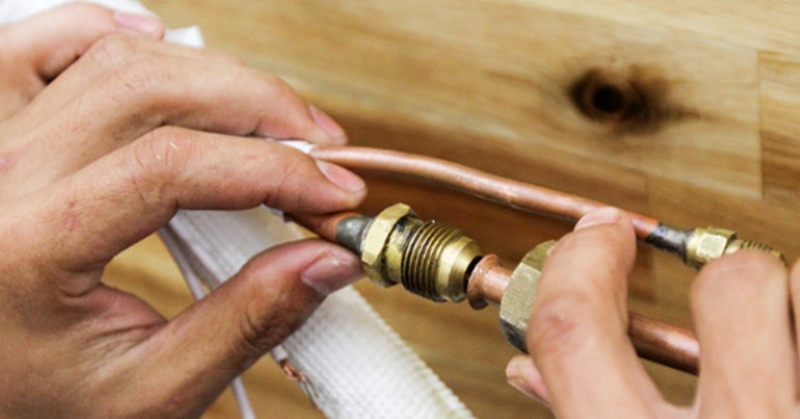

Độ dài ống đồng nối giữa dàn nóng và dàn lạnh:
- Tuân thủ các yêu cầu lắp đặt của hãng sản xuất để đảm bảo hiệu suất và tránh các hư hỏng nghiêm trọng.
- Chiều dài tối thiểu: khoảng 3m.
- Chiều dài tối đa: khoảng 15 – 20m.
- Độ dài trung bình tối ưu: 3 – 7m, tùy thuộc vào yêu cầu cụ thể của từng hãng sản xuất.
Độ cao chênh lệch giữa dàn nóng và dàn lạnh:
- Đây là yếu tố quan trọng nhất cần chú ý khi lắp đặt máy lạnh.
- Tuân thủ giới hạn cho phép của hãng sản xuất và phụ thuộc vào độ dài đường ống đồng.
- Đối với các tòa nhà cao tầng, căn hộ chung cư, độ cao chênh lệch càng quan trọng.
- Thường không có ảnh hưởng nhiều nếu dàn nóng và dàn lạnh được lắp đặt ở cùng một tầng.
Việc tuân thủ độ dài và độ cao chênh lệch theo hướng dẫn của hãng máy lạnh là chìa khóa để đảm bảo hoạt động hiệu quả và an toàn cho hệ thống máy lạnh của bạn.
Xem thêm dịch vụ sửa điều hòa Thường Tín hết lỗi 100% giá phải chăng

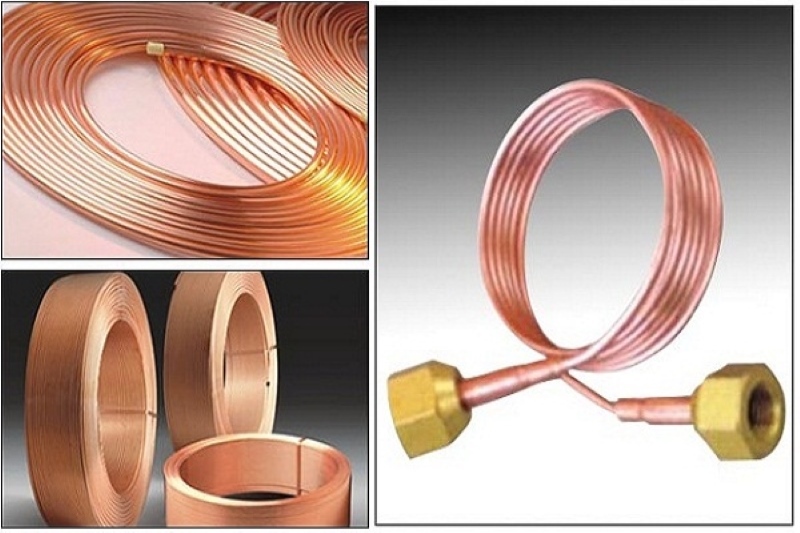

Khám phá các loại ống đồng máy lạnh phổ biến tại Việt Nam:

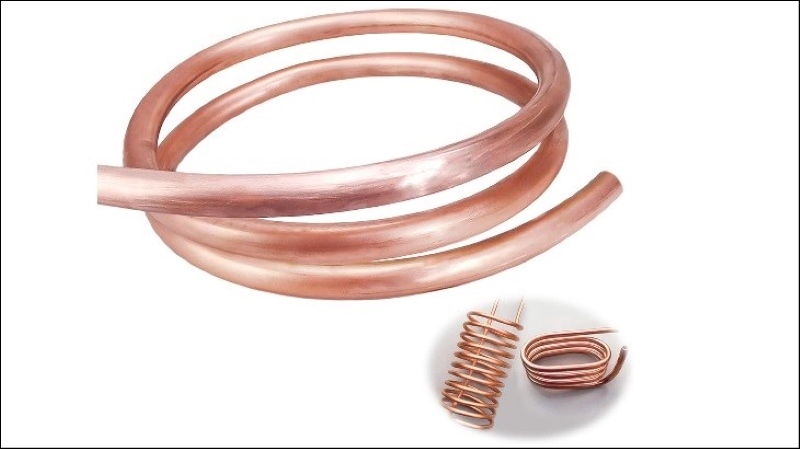

1. Ống đồng cuộn PC (Pancake Coil):
- Ống đồng cuộn PC là một trong những loại phổ biến nhất.
- Chiều dài tiêu chuẩn: 15m hoặc 30 – 45m.
- Đường kính phổ biến: Ø6.35, Ø9.52, Ø12.7, Ø15.88.
- Độ dày thường từ 0.61mm, khuyến cáo sử dụng đường kính từ 0.81mm cho các loại gas áp suất cao.
2. Ống đồng cuộn LWC (Level Wound Coil):
- Loại ống đồng này là ống đồng thuộc dạng cuộn lớn, nặng trên 100kg và có chiều dài lên đến vài nghìn mét.
- Độ dày khoảng từ 0.27 – 1.2mm.
- Thường được ủ mềm trước khi sử dụng để tăng tính dẻo và dễ uốn nắn.

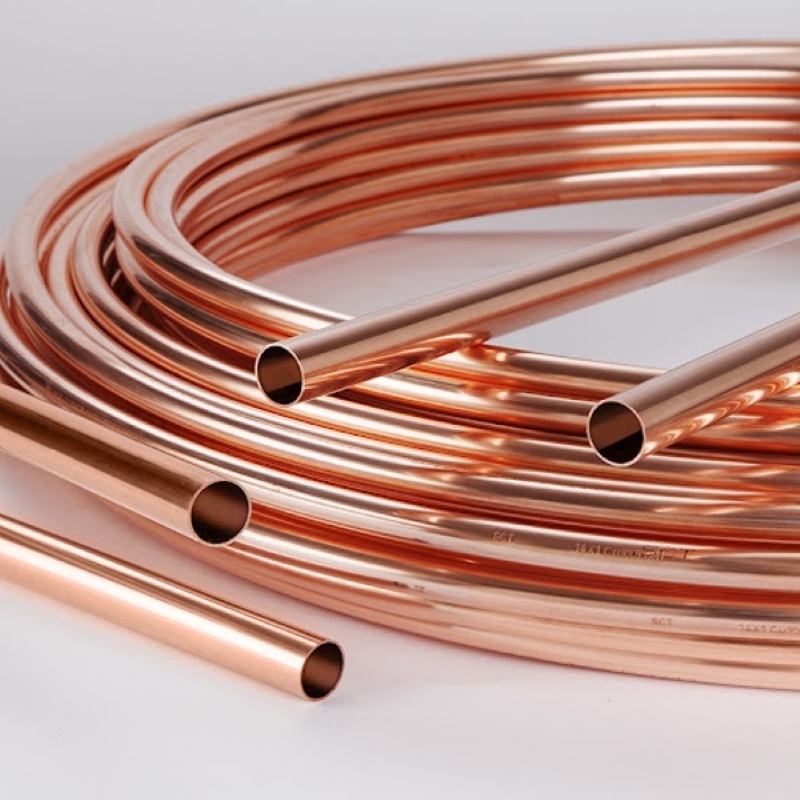

3. Ống đồng thẳng (Straight Tube):
- Có chiều dài thông dụng từ 2 – 6m với đường kính nằm trong khoảng Ø4.76 – 41.28.
- Thường được sử dụng trong nhà máy sản xuất dàn trao đổi nhiệt và các loại van ngành lạnh.
- Có nhiều độ cứng khác nhau như ống cứng, ống bán cứng, ống ủ sáng và ống ủ mềm.

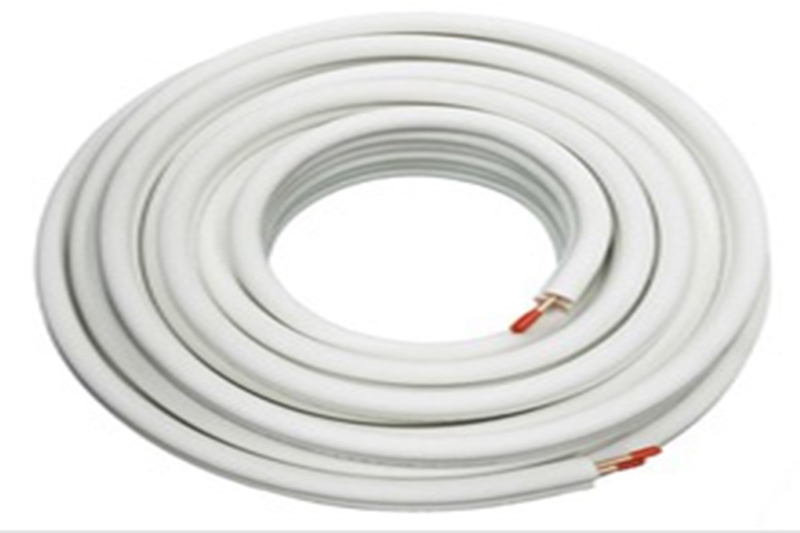

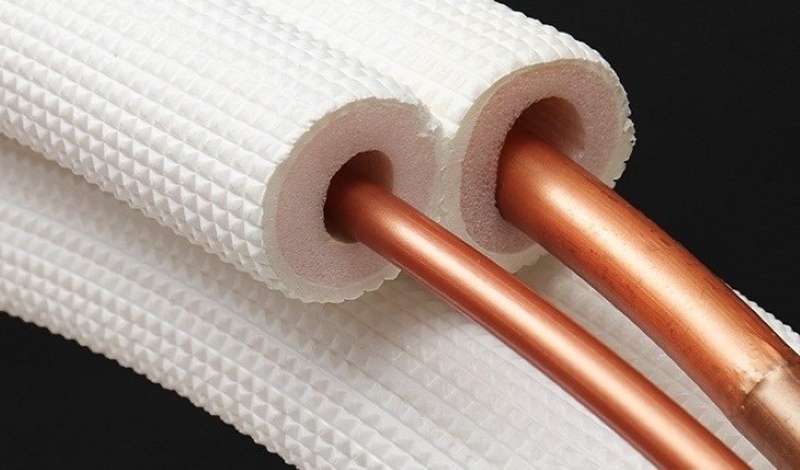

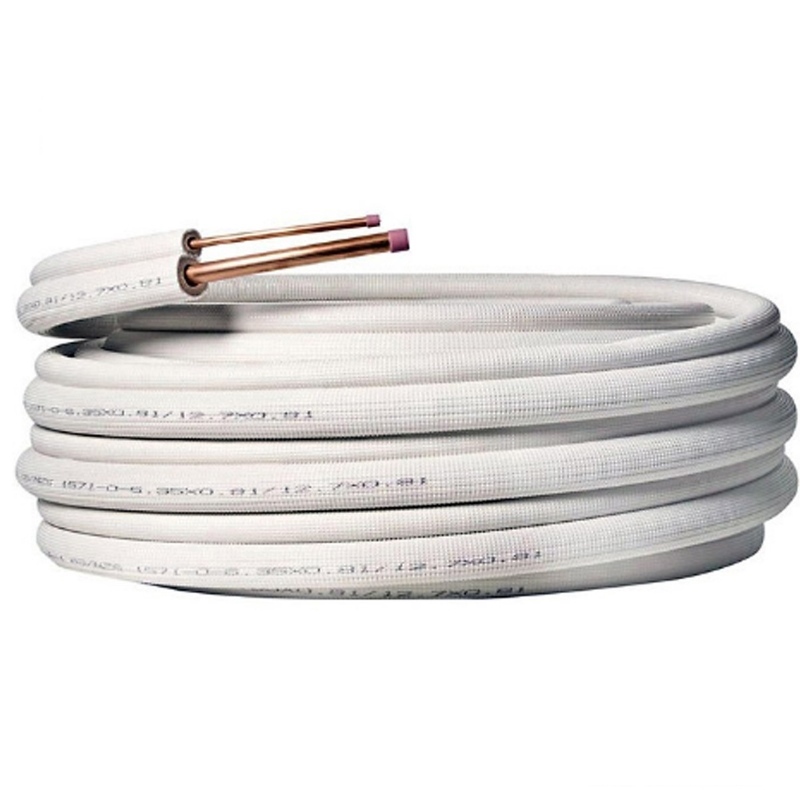

4. Ống đồng luồn xốp bảo ôn:
- Loại ống đồng này giúp tối ưu hiệu quả cho hệ thống làm lạnh.
- Chiều dài tối đa lên đến 50m và có lớp xốp bảo ôn bọc bê ngoài.
- Có nhiều lợi ích như bảo vệ ống đồng, hạn chế ăn mòn và tiết kiệm điện.
5. Ống đồng vằn trong (Inner Grooved Tube):
- Là sản phẩm mới được ưa chuộng trên thị trường.
- Đường kính phổ biến từ Ø5 đến Ø12.7.
- Bên trong lòng ống có các rãnh vằn để tăng hiệu suất trao đổi nhiệt và tiết kiệm nguyên liệu.
Kích thước ống đồng của điều hòa phổ thông hiện nay
| Dòng máy | Máy lạnh Inverter | Máy lạnh thông thường |
|---|---|---|
| Máy lạnh Toshiba | ||
| Model N3KCV | 1 HP: 6/10 | 1 HP: 6/10 |
| 1.5 HP: 6/10 | 1.5 HP: 6/12.7 | |
| 2 HP: 6/12.7 | 2 HP: 6/12.7 | |
| Model N3KPX | 1 HP: 6/10 | 1 HP: 6/10 |
| 1.5 HP: 6/12.7 | 1.5 HP: 6/12.7 | |
| 2 HP: 6/12.7 | 2 HP: 6/12.7 | |
| Máy lạnh Daikin | ||
| Model FTKS | 1 HP: 6/10 | 1 HP: 6/10 |
| 1.5 HP: 6/10 | 1.5 HP: 6/12.7 | |
| 2 HP: 6/12.7 | 2 HP: 6/12.7 | |
| Inverter Gas R22: FTKD | ||
| FTKD25: 6/10 | ||
| FTKD35: 6/12 | ||
| FTKD50: 6/12 | ||
| Model FTE | 1 HP: 6/10 | 1 HP: 6/10 |
| 1.5 HP: 6/12.7 | 1.5 HP: 6/12.7 | |
| 2 HP: 6/16 | 2 HP: 6/16 | |
| Máy lạnh Panasonic | ||
| Model TS | 1 HP: 6/10 | 1 HP: 6/10 |
| 1.5 HP: 6/12.7 | 1.5 HP: 6/12.7 | |
| 2 HP: 6/12.7 (dành cho mã M-N-P) | Date 2014 mã Q: 6/16 | |
| Model KC / C | 1 HP: 6/10 | 1 HP: 6/10 |
| 1.5 HP: 6/12.7 | 1.5 HP: 6/12.7 | |
| 2 HP: 6/12.7 | 2 HP: 6/12.7 | |
| (Riêng model 2 HP date 2014 mã đuôi QKH: 6/16) | ||
| Máy lạnh Sharp | ||
| 1 HP: 6/10 | 1 HP: 6/10 | |
| 1.5 HP: 6/12 | 1.5 HP: 6/12 | |
| 2 HP: 6/12 | ||
| Máy lạnh Fujitsu/General | ||
| 1 HP: 6/10 | 1 HP: 6/10 | |
| 1.5 HP: 6/10 | 1.5 HP: 6/12.7 | |
| 2 HP: 6/12.7 | 2 HP: 6/12.7 |
